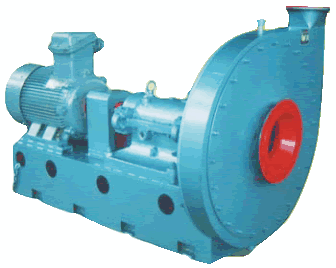

M9-26型煤粉離心通風機

產品詳細介紹

一、特點和用途
M9-26型煤粉離心通風機是一款新型高效節能風機。M9-26型風機與老型風機相比具有如下特點：
1. 在性能方面除完全能夠代替原來的老型風機外，且具有噪聲低、效率高、性能曲線平坦，其最高效率較老型風機提高15%左右。
2. 對葉輪等材料采用16Mn鋼板增加了耐磨涂層，延長了使用壽命。
3. 葉輪直徑較小，結構緊湊，穩定性較高。
二、M9－26型煤粉離心通風機性能參數表
性能表中提供的參數，其標定工況：大氣壓力為101325Pa，進氣溫度為70℃，介質氣體(空氣)密度為1.02kg/m3 。

產品型號	轉速 r/min	序號	全 壓 Pa	流 量 m3/h	電 動 機
					型 號	功率 kW
M9－26№ 13 D	1450	1	8947～8614	37730～47162	JS-126-4 (3000V)	190
		2	8359～8075	51879～56595	JS-126-4 (380V)	225
		3	7722～7350	61311～66027	JS-127-4 (380V)	260
M9－26№ 14 D	1450	1	10368～10221	47127～53018	JS-127-4 (3000V)	230
		2	9986～9349	58909～70690	JS-136-4 (3000V)	300
		3	8957～8526	76581～82473	JS-137-4 (3000V)	350
M9－26№ 15 D	1450	1	11907	57968	JS-136-4 (3000V)	300
		2	11730～11466	65214～72460	JS-137-4 (3000V)	350
		3	11330	79706	JS-138-4 (3000V)	410
		4	10741	89652	JSQ-146-4 (3000V)	430
		5	10280～9790	94198～101444	JSQ-147-4 (3000V)	500
M9－26№16.5D	1450	1	14406	77161	JSQ-147-4 (3000V)	500
		2	14190～13877	86807～96452	JSQ-148-4 (3000V)	570
		3	13475～12995	106097～115742	JSQ-1410-4(3000V)	680
		4	12436～11848	125388～135033	JSQ-1510-4(6000V)	830

三、風機使用注意事項
⒈ 風機必須按規定的程序進行安裝，試車運轉后，方可正式投入生產。
⒉ 風機起動前必須關閉風門，待起動后再慢慢打開風門，至滿足需要為止，以免電機因起動電流過大發生故障。
⒊ 風機運行中如發現不正常情況，應立即停機，查明原因，消除故障后方可繼續運行。
⒋ 風機的軸承箱采用通水冷卻，水壓不得超過４kg/cm2，由于各地氣候氣溫不同還有季節的變化，通水量亦可不同，一般水量可按0.5～１m3/h考慮，同時要注意水質情況，以免水通道內結垢堵塞影響冷卻效果。
⒌ 風機的葉輪如已磨損，焊補修復后應重新作動平衡校正。
⒍ 風機的軸承溫度不應大于80℃。
⒎ 風機應根據使用情況定期進行檢修。
⒏ 風機的使用轉速不得超過允許的最大使用轉速，不許使用皮帶輪變速。
⒐ 軸承用稀油潤滑,建議用HJ-20號機械油。
⒑ 正常運轉時軸承箱的振幅不超過0.113 mm。
四、風機成套供應范圍
通風機一臺；電動機一臺；聯軸器一套；通風機地腳螺栓八套。
五、訂貨須知
訂貨時須注明風機的型號、轉速、流量、全壓、出風口角度、旋轉方向以及電機型號、功率。

機號№	進 口 尺 寸				出 口 尺 寸									外 形 尺 寸
	D1	D2	D3	n1-d1	A1	A2	A3	A4	A5	A6	X	Y	n2-d2	E	F	G	K	L	M	H
13	710	770	820	16-φ12	637	702	746	418	486	534	9	6	30-φ12	661	1170	2351	996	2378	2426	500
14	800	860	910	16-φ12	686	747	802	448	516	564	9	6	30-φ12	703	1260	2481	1003	2428	2582	500
15	800	860	910	16-φ12	735	792	844	483	552	599	9	6	30-φ12	735	1350	2704	1151	2467	2769	500
16.5	900	970	1030	16-φ15	809	873	918	529	600	645	9	6	30-φ12	808	1485	2967	1266	2561	3012	500
機號№	各 出 風 口 方 向 機 殼 中 心 高 及 基 礎 尺 寸
	順0°			順45°			順90°			順135°			順180°			順225°
	N	i	j	N	i	j	N	i	j	N	i	j	N	i	j	N	i	j
13	1360	560	800	1280	800	750	1180	820	820	1120	920	750	1050	880	770	1050	860	840
14	1420	650	800	1330	950	800	1250	950	800	1200	950	850	1120	900	850	1080	900	900
15	1550	620	840	1450	870	820	1350	1000	820	1260	870	800	1180	1000	860	1120	960	920
16.5	1680	730	900	1600	900	930	1520	1100	900	1440	1030	840	1360	1000	870	1260	970	920
機號№	基 礎 尺 寸							軸承座地腳螺栓(4套)			機殼地腳螺栓(4套)				電機地腳螺栓(4套)				球面球軸承型號
	a	b	c	d	e	f	g	規格			規格				規格
13	900	900	311	1000	1000	415	112	M36×1000			M30×800				見性能表				3624
14	900	900	307	1000	1000	436	112	M36×1000			M30×800				見性能表				3624
15	900	900	303	1000	1000	461	112	M36×1000			M30×800				見性能表				3624
16.5	900	900	305	1000	1000	494	112	M36×1000			M30×800				見性能表				3624
